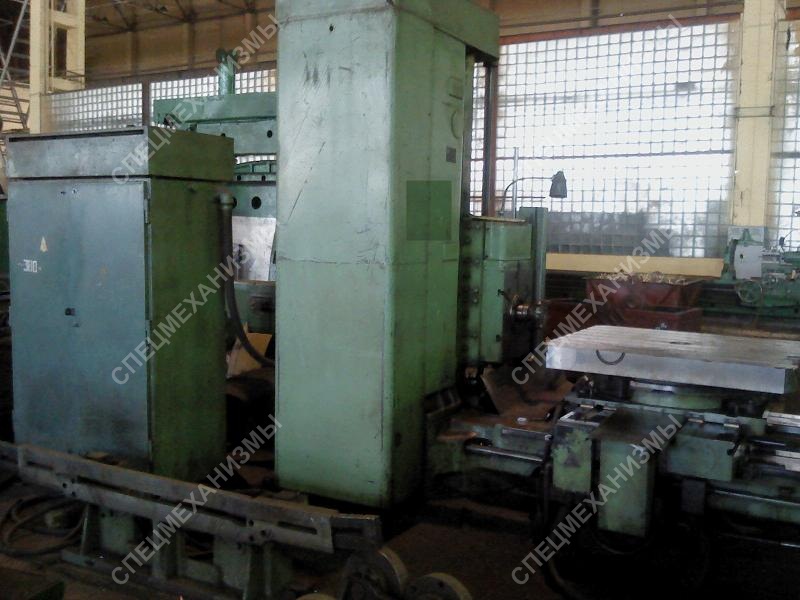

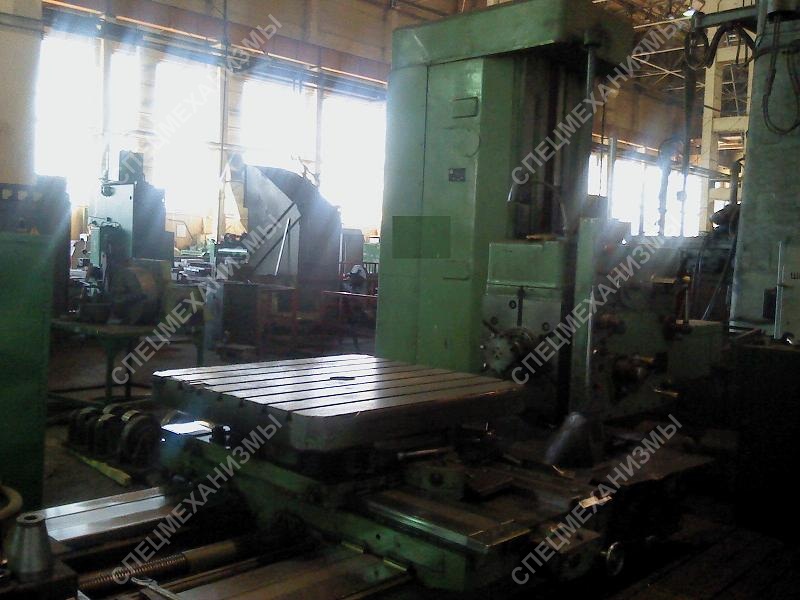

Станок горизонтально-расточной мод. 2622
Стоимость: Уточняйте
Горизонтально-расточной станок мод. 2622 предназначен для обработки с высокой точностью диаметральных размеров корпусных деталей и обеспечение точности межосевых расстояний базовых отверстий корпусных деталей.
Горизонтально-расточной станок мод. 2622 позволяет:- обрабатывать цилиндрические отверстия или осевой подачей шпинделя или продольной подачей стола;
- фрезеровать торцовые поверхности деталей поперечной подачей стола или вертикальной подачей шпиндельной бабки;
- обрабатывать резцом торцовые поверхности деталей;
- нарезать резьбы резцом осевой подачей шпинделя;
- применять прогрессивный инструмент для сверления, растачивания, зенкерования, развертывания отверстий.
- высокая жесткость за счет: ширины станины, сечения передней стойки, поворотного стола, саней, ширины их направляющих и диаметра расточного шпинделя, применения точных подшипников с предварительным натягом и механизмов зажима всех движущихся узлов;
- высокая виброустойчивость, благодаря: улучшенным опорам шпинделя, более короткой хвостовой части шпиндельной бабки и применении сбалансированного главного электродвигателя;
- высокая точность обработки деталей за счет уменьшения допусков при изготовлении основных деталей станка, повышения износостойкости трущихся поверхностей;
| Технические характеристики: | |
|---|---|
| Шпиндельная бабка и шпиндель: | |
| Диаметр шпинделя, мм | 110 |
| Наибольшее горизонтальное (осевое) перемещение шпинделя, мм | 710 |
| Наибольшее вертикальное перемещение шпиндельной бабки, мм | 1000 |
| Ускоренное перемещение шпиндельной бабки, м/мин | 2,2 |
| Частота вращения шпинделя, об/мин | 12,5...1600 |
| Количество скоростей шпинделя | 22 |
| Крутящий момент шпинделя, Нм | 3000 |
| Наибольший диаметр расточки шпинделем, мм | 320 |
| Наибольший диаметр сверла (по конусу), мм | 80 |
| Планшайба и радиальный суппорт: | |
| Диаметр планшайбы, мм | - |
| Частота вращения планшайбы, об/мин | - |
| Наибольшее перемещение суппорта планшайбы, мм | - |
| Наибольший диаметр расточки суппортом планшайбы, мм | - |
| Наибольшая длина расточки и обточки суппортом планшайбы, мм | - |
| Диаметр торцевой обточки суппортом планшайбы, мм | - |
| Стол поворотный: | |
| Размеры поворотного стола, мм | 1120х900 |
| Наибольшее перемещение (продольное, поперечное) | 1150, 1000 |
| Грузоподъемность поворотного стола, кг | 2000 |
| Число Т-образных пазов стола, шт | 7 |
| Общие: | |
| Мощность главного привода, кВт | 7,5/10 |
| Габартные размеры станка, мм | 5510х3200х3012 |
| Масса, кг | 11800 |
